Pabellón BIM

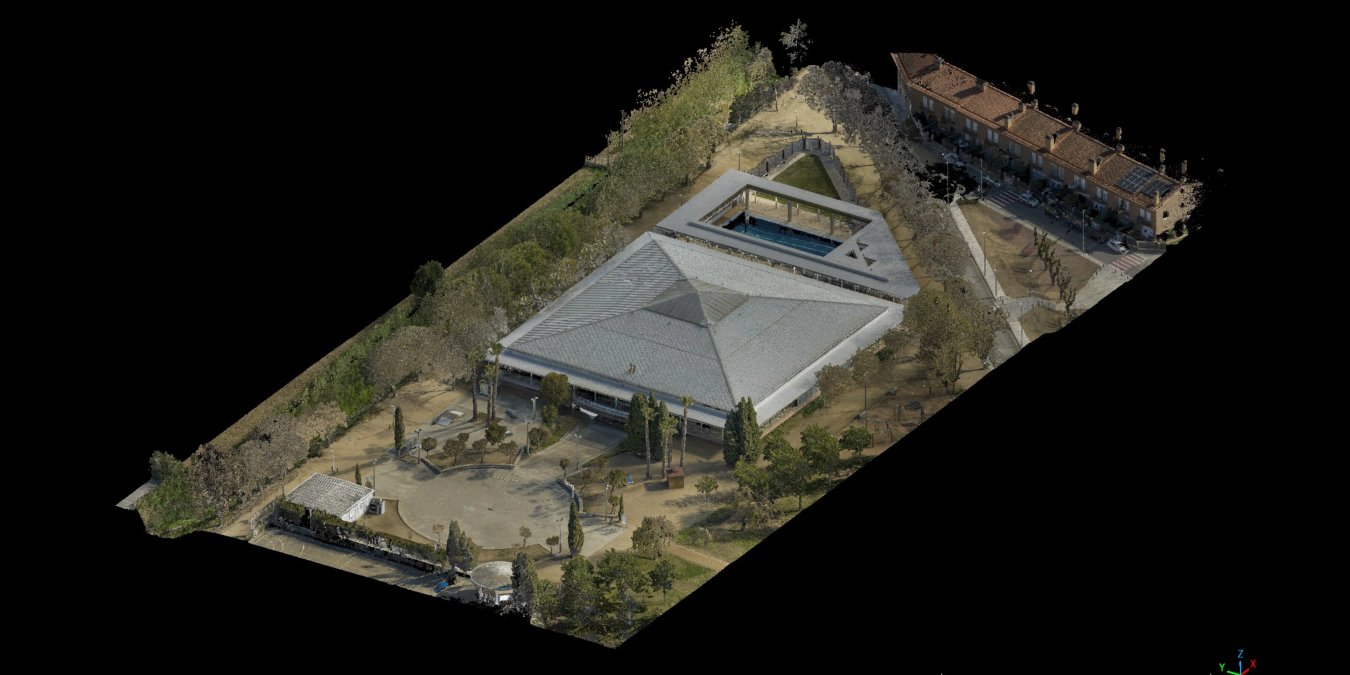

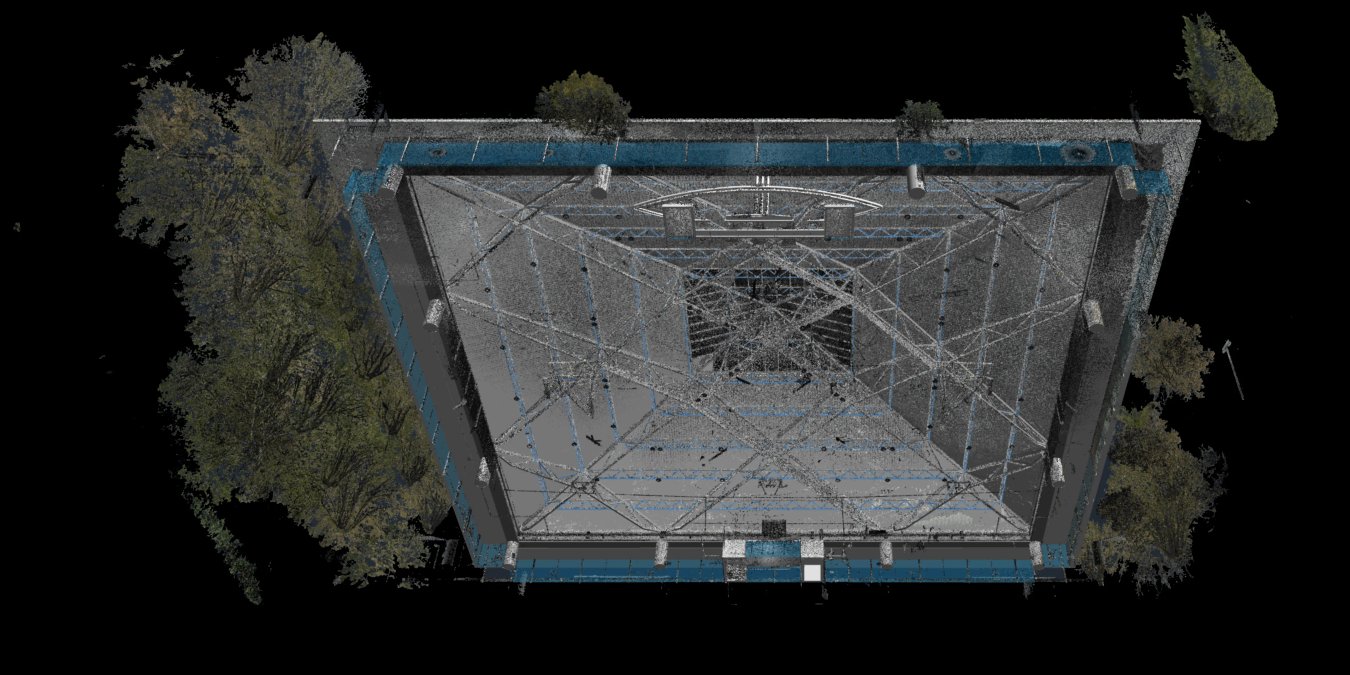

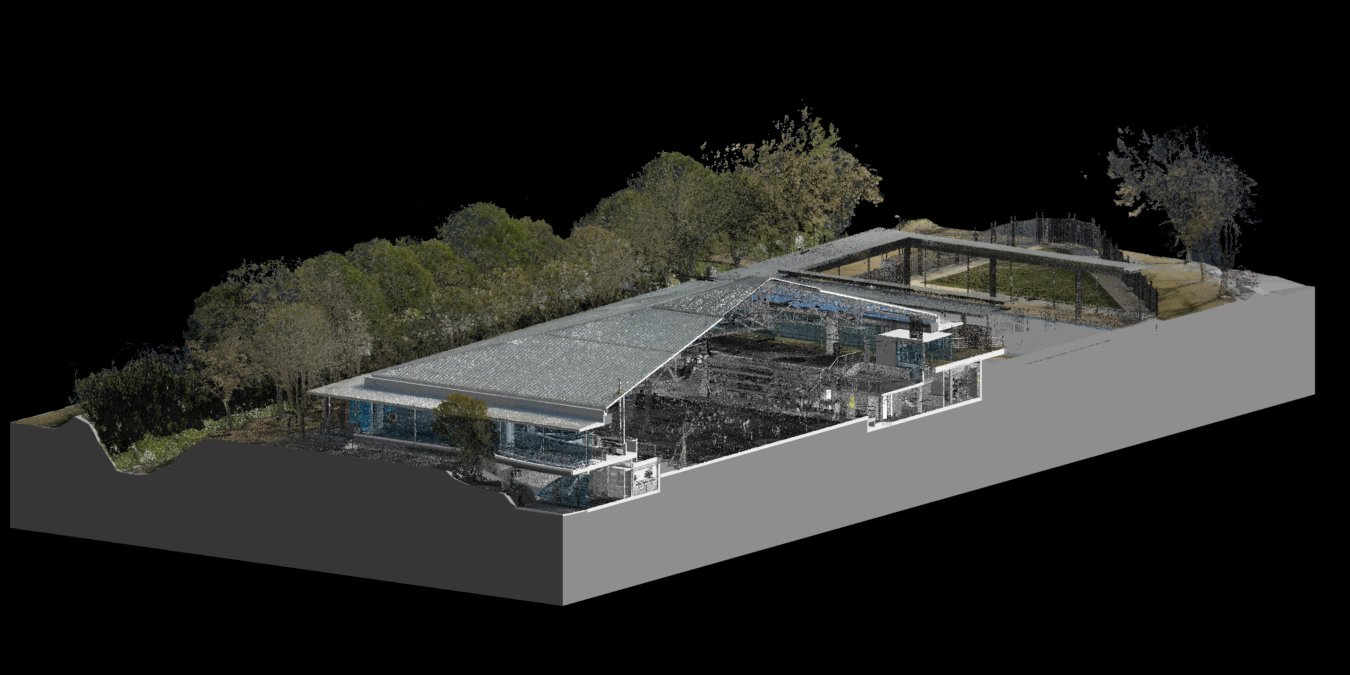

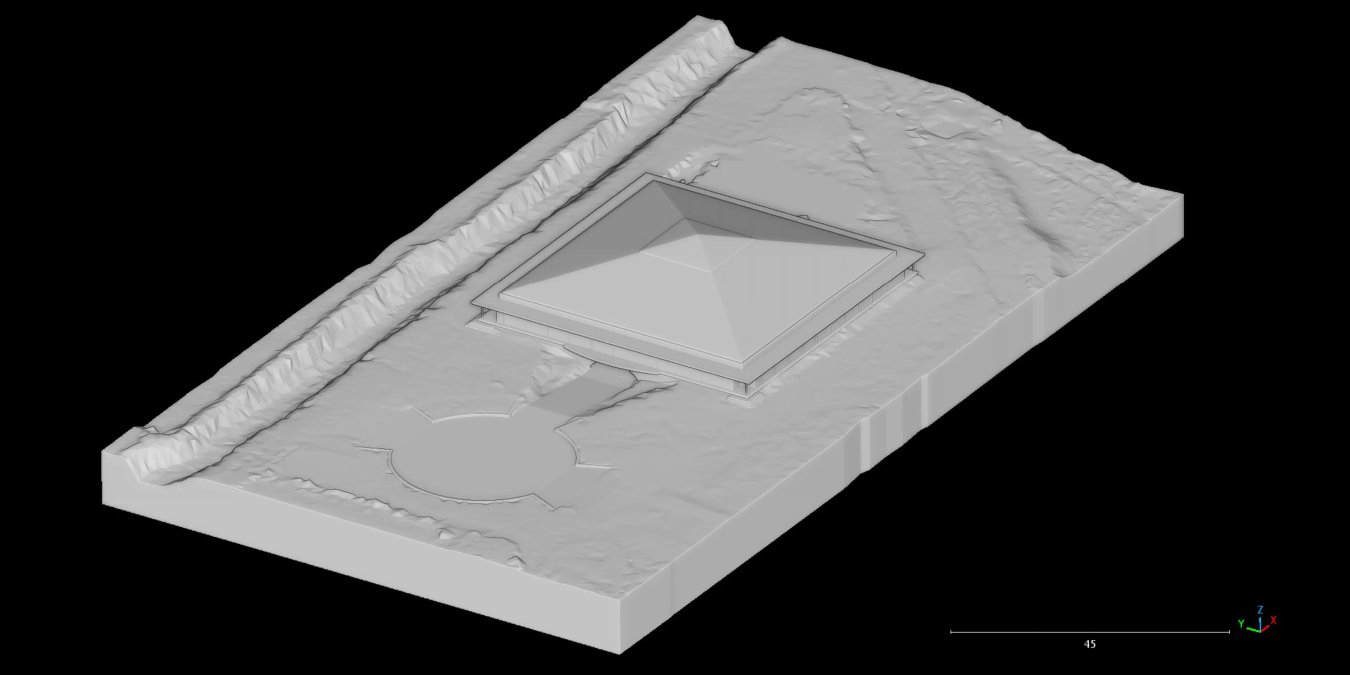

Levantamiento combinado de TLS y fotogrametría, georreferenciado mediante puntos GNSS. Se encarga el modelado BIM con especial atención a la estructura singular que sustenta la cubierta.

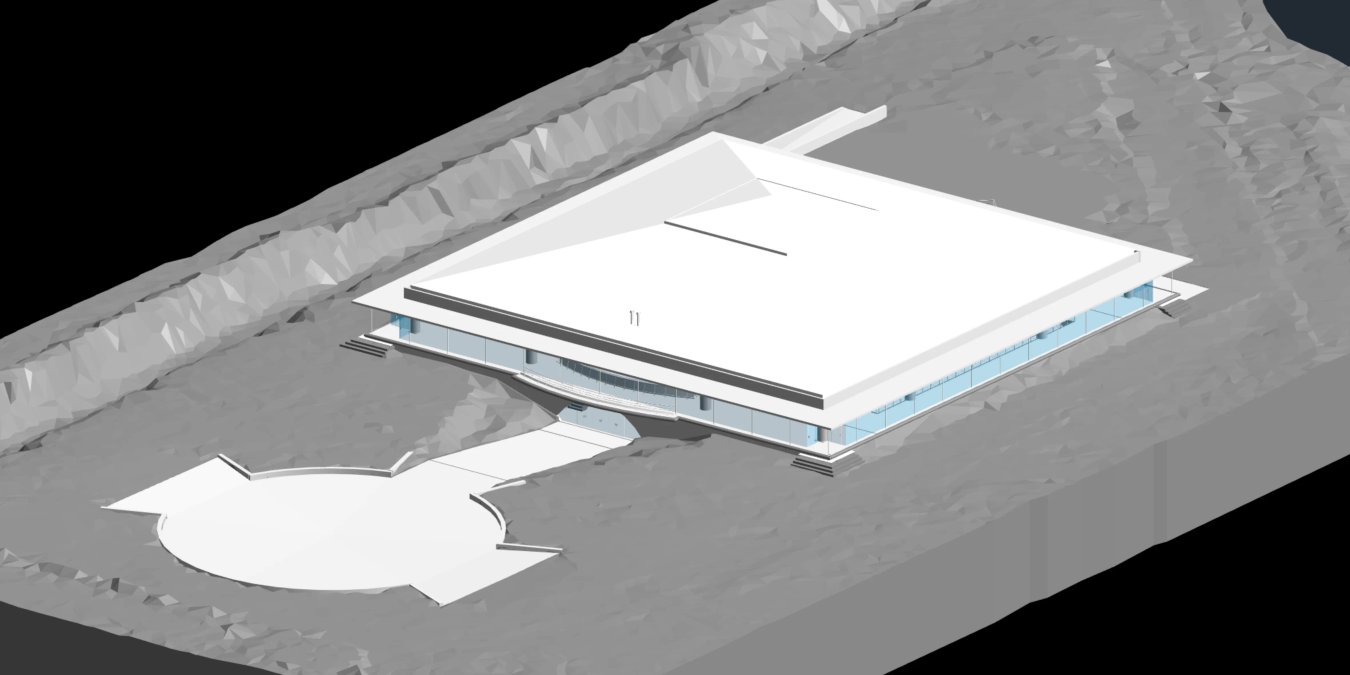

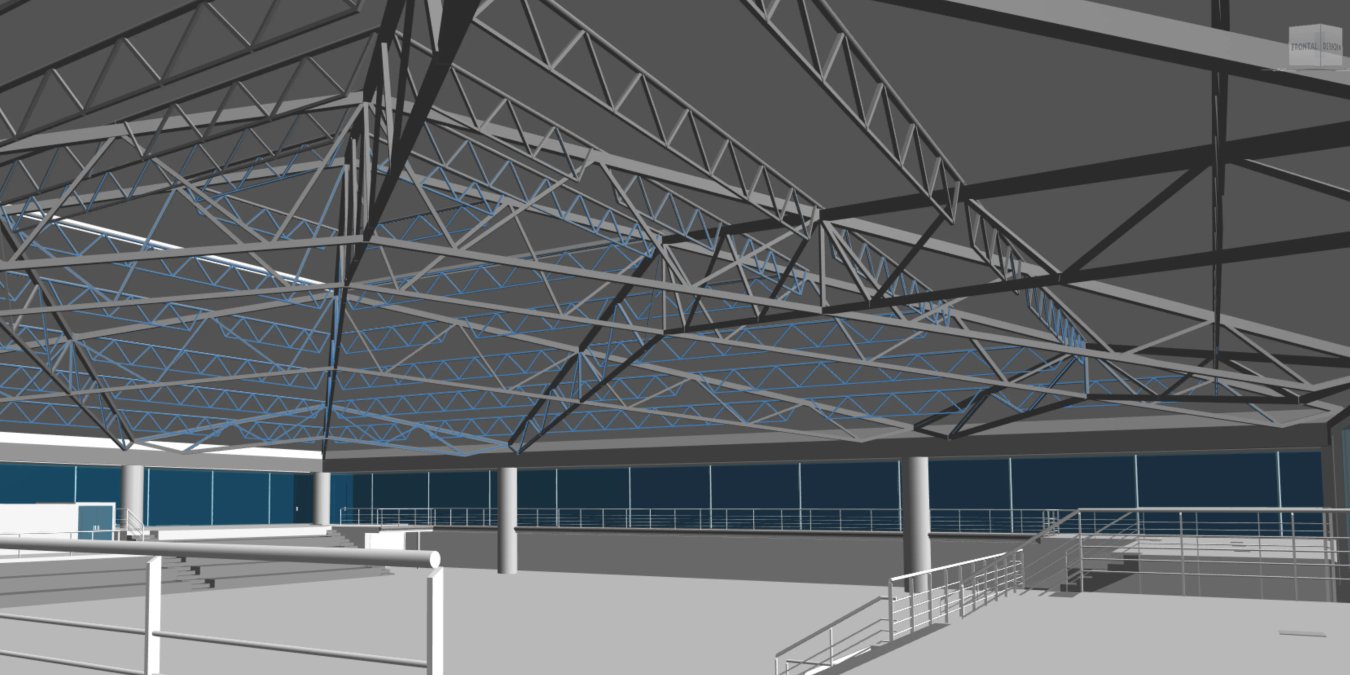

El modelado BIM se realiza de forma tradicional, integrando una cubierta paramétrica con la finalidad de estudiar, mediante cálculo de barras, su comportamiento mecánico y estructural. Para cumplir con este objetivo, se decide modelar la estructura a partir de los ejes de las barras, añadiendo a estos el parámetro de sección metálica y los nudos entre barras como elementos asociados a los vértices.
La dificultad del proyecto radica en la decisión de los parámetros que definen la geometría, ya que, a pesar de su apariencia regular, la estructura presenta desviaciones significativas respecto a los ejes de simetría y falta de planeidad en las cerchas.

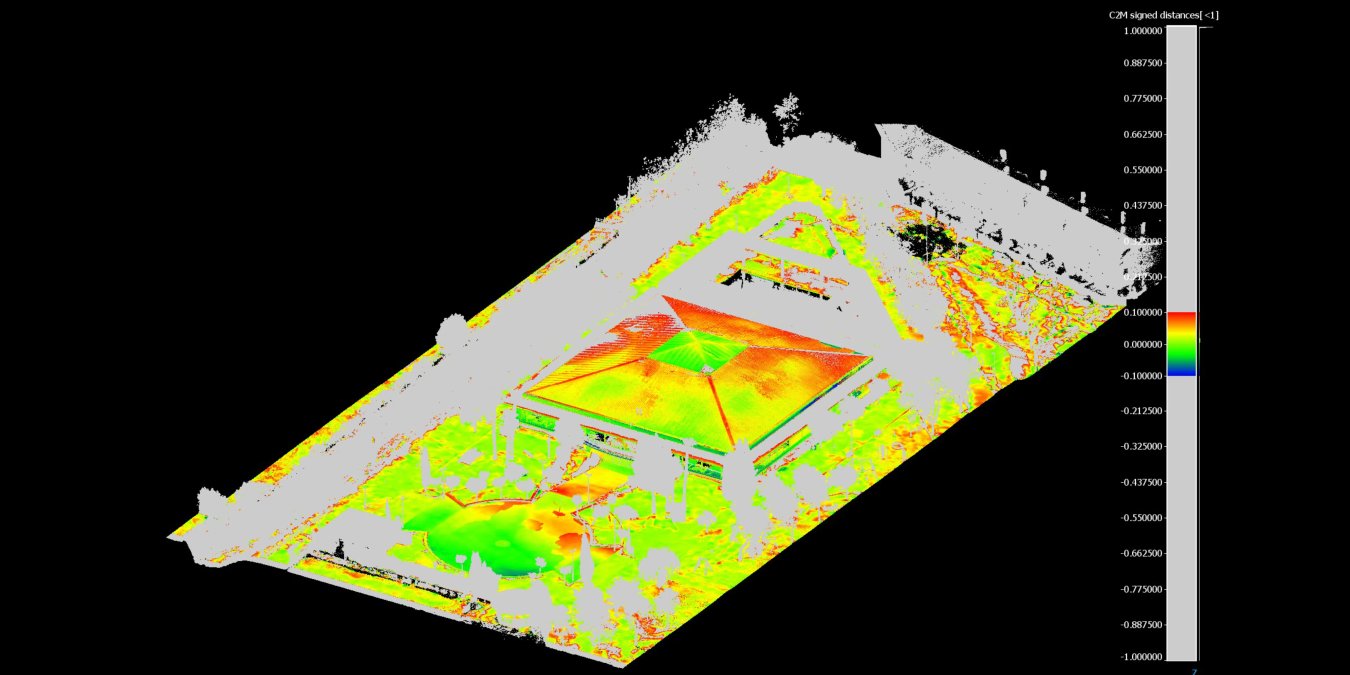

Se obtiene así un modelo muy ajustado a la realidad, con una desviación inferior a 5 mm, que permite entender y considerar en el modelado y el cálculo las excentricidades naturales de este tipo de estructuras. También se realiza una validación del modelo BIM respecto a la nube de puntos topográfica inicial, con el objetivo de validar y cuantificar la precisión del modelado.
